Uzemljenje je posao koji nikad ne vidite kad je dobro urađen. Sakriven je u temeljima i zidovima, a primetite ga tek kad nešto pođe naopako.
Njegov zadatak je jednostavan: ako se faza nekako spoji sa metalnim kućištem uređaja, uzemljenje tu opasnu struju odvede u zemlju i pokrene zaštitu, umesto da kućište ostane pod naponom i čeka da ga neko dotakne.
Šta uzemljenje zapravo radi
Metalna kućišta uređaja, cevi i orman povezani su zaštitnim provodnikom na uzemljivač u zemlji. Dok je sve u redu, tu nema struje i ne primećujete ga.
U trenutku kvara, kad faza dotakne metal koji ne bi smeo da bude pod naponom, uzemljenje napravi put male otpornosti ka zemlji. Kroz njega prođe velika struja, osigurač ili FID iskoče, i napajanje se prekine.

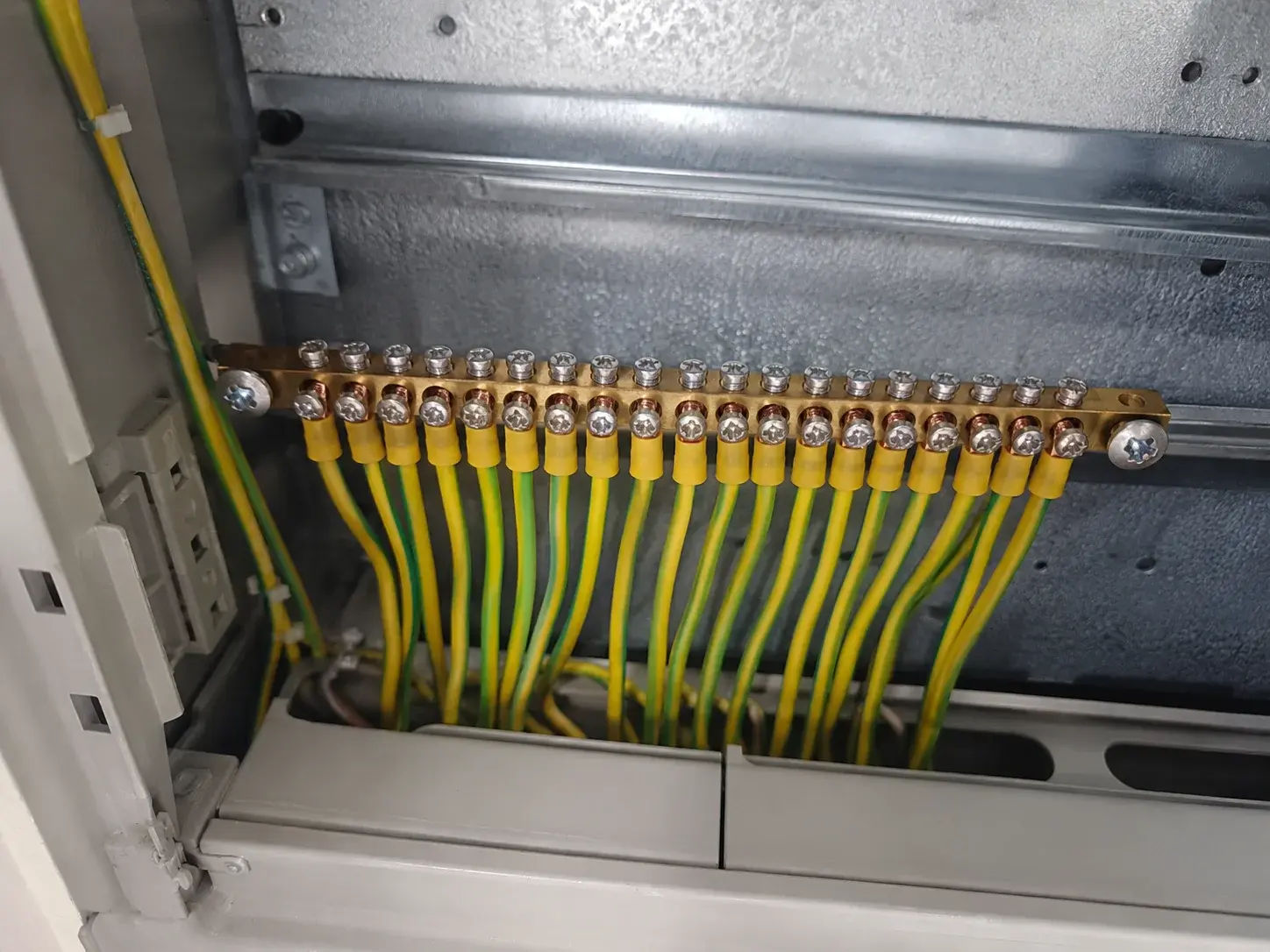

Zaštitni provodnik se po standardu obeležava žuto-zelenom bojom i ta boja se ne koristi ni za šta drugo. U ormanu se svi takvi provodnici skupljaju na zajedničku sabirnicu, odakle vodi veza do uzemljivača. Ako ta veza nedostaje ili je prekinuta, zaštita ne postoji.
Kako se uzemljenje meri

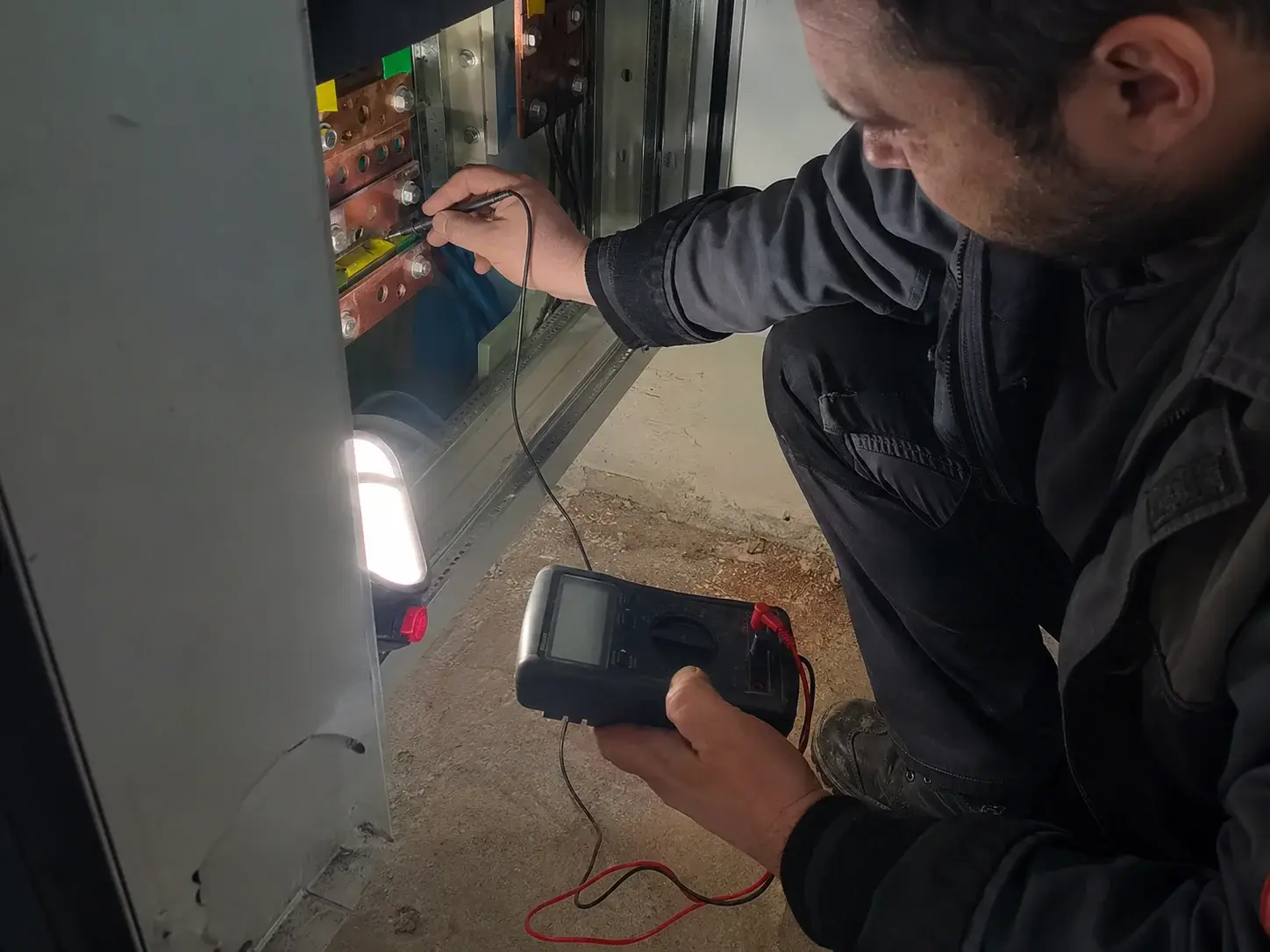

Ispravnost uzemljenja se ne procenjuje na oko, nego meri. Meri se otpor rasprostiranja uzemljivača, odnosno koliko lako struja iz uzemljivača odlazi u okolnu zemlju.
Manji otpor znači bolji odvod. Vrednost zavisi od tla i konfiguracije sistema, a merenje radi stručnjak instrumentom i upisuje rezultat u izveštaj. To merenje je deo svakog ozbiljnog pregleda instalacije.
Znaci da nešto nije u redu
Blagi „trzaj" kad dotaknete frižider, bojler ili metalnu slavinu je klasičan znak da kućište curi struju, a uzemljenje je ne odvodi kako treba. To se ne ignoriše.
Drugi znaci su FID koji često iskače bez jasnog razloga, ili oprema koja se kvari češće nego što bi trebalo. Iza takvih simptoma se često krije problem sa uzemljenjem ili zaštitnim provodnikom.
Vizuelni pregled pokaže da li veza postoji, ali ne i da li je dovoljno dobra. Tek merenje otpora pokaže da li uzemljivač stvarno može da odvede struju kvara. Zato se posle radova na instalaciji radi merenje i izdaje izveštaj o ispravnosti.
Stariji objekti i izostavljen zaštitni provodnik
U starijim instalacijama često nedostaje zaštitni provodnik do utičnica. Tada utičnica izgleda normalno, ali nema treći kontakt povezan na uzemljenje, pa uređaji sa metalnim kućištem ostaju nezaštićeni.
Naknadno uvođenje zaštitnog provodnika je ozbiljniji zahvat, ali na kritičnim mestima (kupatilo, kuhinja, bojler) vredi svake pare. To je razlika između instalacije koja samo radi i instalacije koja je bezbedna.
Uzemljenje i ostale zaštite
FID sklopka, prenaponska zaštita i gromobran svi se oslanjaju na ispravno uzemljenje. Ako je ono loše, ti uređaji rade upola snage ili nikako.
Zato uzemljenje nije izolovana stavka, nego temelj na koji se naslanja cela bezbednost instalacije. Provera uzemljenja je prvi korak pre ulaganja u bilo koju dodatnu zaštitu.
Protecto za uzemljenje i merenja
Radimo merenje otpora uzemljenja, proveravamo zaštitni provodnik kroz instalaciju i izdajemo izveštaj o ispravnosti. Gde uzemljenje nedostaje ili ne zadovoljava, izvodimo ili dorađujemo uzemljivač i povezujemo sve metalne delove kako treba.
