Elektroinstalacije u kupatilu: Pravila bezbednosti koja morate znati

Kupatilo je najopasnije mesto u domu kad je elektrika u pitanju. Kombinacija vode, vlage, mokrih ruku i golih stopala na provodljivom podu stvara idealne uslove za strujni udar. Zato postoje stroga pravila o tome gde i kako smeju biti utičnice, prekidači i svetiljke u kupatilu. Nepoštovanje tih pravila može biti fatalno.

Zone zaštite u kupatilu

Standard IEC 60364 (i njegov srpski ekvivalent) deli kupatilo na zone prema udaljenosti od izvora vode. Svaka zona ima pravila o tome šta sme, a šta ne sme da bude tu instalirano:

Zona 0 – unutar kade ili tuš kade

Prostor unutar same kade ili tuš kade. Ovde je dozvoljeno samo napajanje od 12 V SELV (Safety Extra Low Voltage). Praktično: ništa osim eventualno ugrađene LED rasvete sa transformatorom van zone. Zaštita mora biti minimum IPX7 (zaštita od potapanja).

Zona 1 – iznad kade/tuša do 2,25 m

Prostor neposredno iznad kade ili tuša, do visine od 2,25 m. Dozvoljeni su samo uređaji sa zaštitom IPX4 ili više (zaštita od prskanja). Ovde mogu da budu vodootporni bojleri, električni tuš grejači sa odgovarajućom zaštitom i fiksna rasveta IPX4.

Zona 2 – 60 cm oko kade/tuša

Prostor koji se širi 60 cm horizontalno od ivice kade ili tuša, a vertikalno do 2,25 m. Dozvoljene su svetiljke, ventilatori i drugi uređaji sa zaštitom IPX4. Utičnice i prekidači su dozvoljeni samo ako su napajani preko SELV transformatora ili zaštićeni FI sklopkom od 30 mA.

Zona 3 (van zona) – ostatak kupatila

Prostor van zona 0, 1 i 2. Ovde su dozvoljene standardne utičnice i prekidači, ali isključivo na krugu zaštićenom FI sklopkom od 30 mA. Utičnice idu na visinu od minimum 120 cm od poda i minimum 60 cm od izvora vode.

Savet: ako renovirate kupatilo, iskoristite priliku i zamenite kompletne elektroinstalacije. Starija kupatila često nemaju ni zone zaštite, ni FI sklopku, ni pravilno uzemljenje.

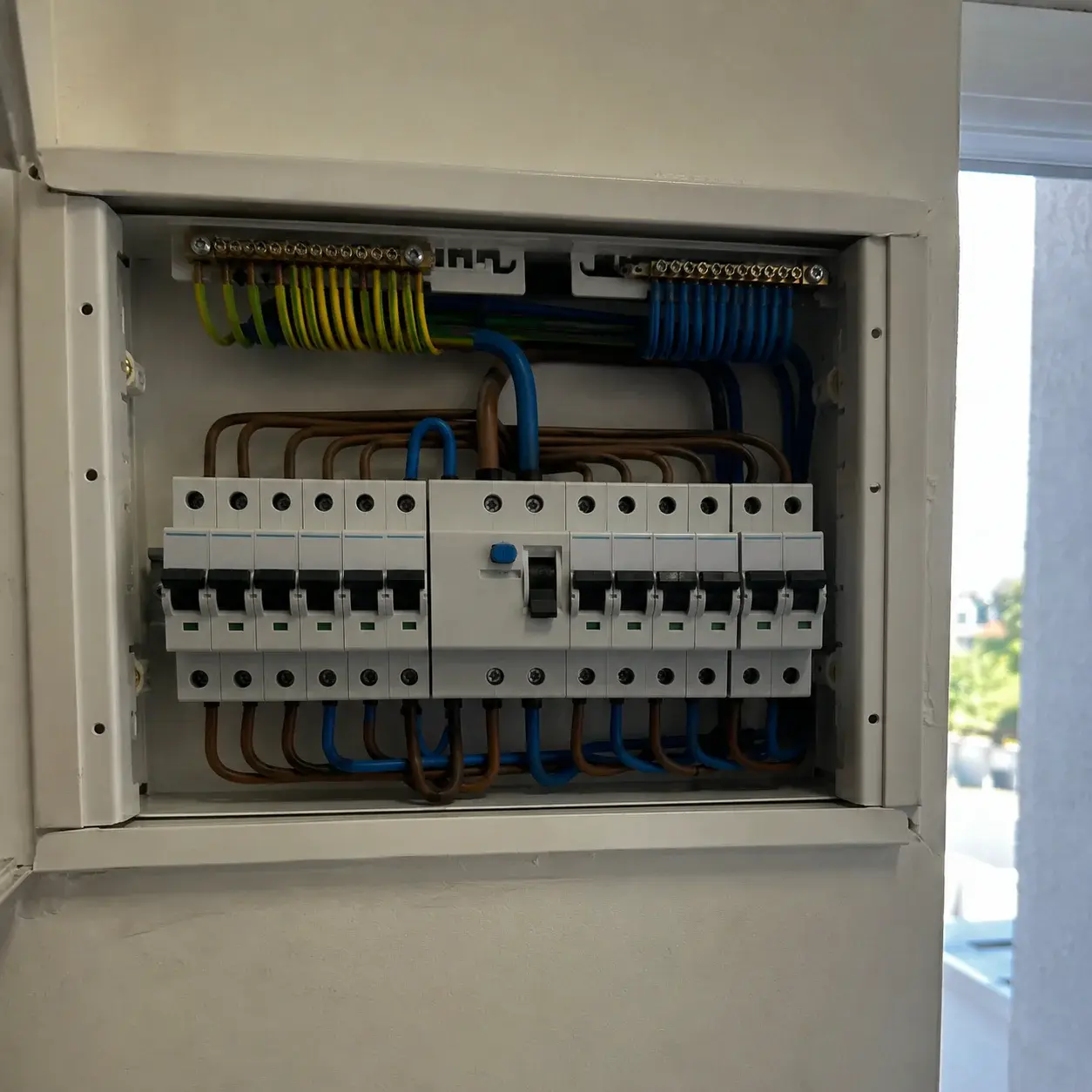

FI sklopka u stambenom razvodnom ormanu na DIN šini — FI sklopka od 30 mA reaguje brže nego što vam srce stane da ukuca.

FI sklopka detektuje curenje struje od samo 30 miliampera i prekida napajanje za manje od 30 ms. To je dovoljno brzo da spreči fatalni strujni udar i kada se telo nađe u kontaktu sa fazom. Bez FI sklopke, kupatilo nije bezbedno bez obzira na ostalu opremu.

FI sklopka – uređaj koji spašava život

FI sklopka (RCD, Residual Current Device) detektuje curenje struje i isključuje napajanje za manje od 30 milisekundi. Ako struja krene da prolazi kroz vaše telo umesto kroz provodnik, FI sklopka to registruje i momentalno prekida krug.

Za kupatilo je obavezna FI sklopka od 30 mA. Reaguje na curenje struje od samo 30 miliampera – dovoljno niska vrednost da spreči smrtni strujni udar. Svaki krug koji napaja kupatilo mora imati svoju FI sklopku u razvodnom ormanu.

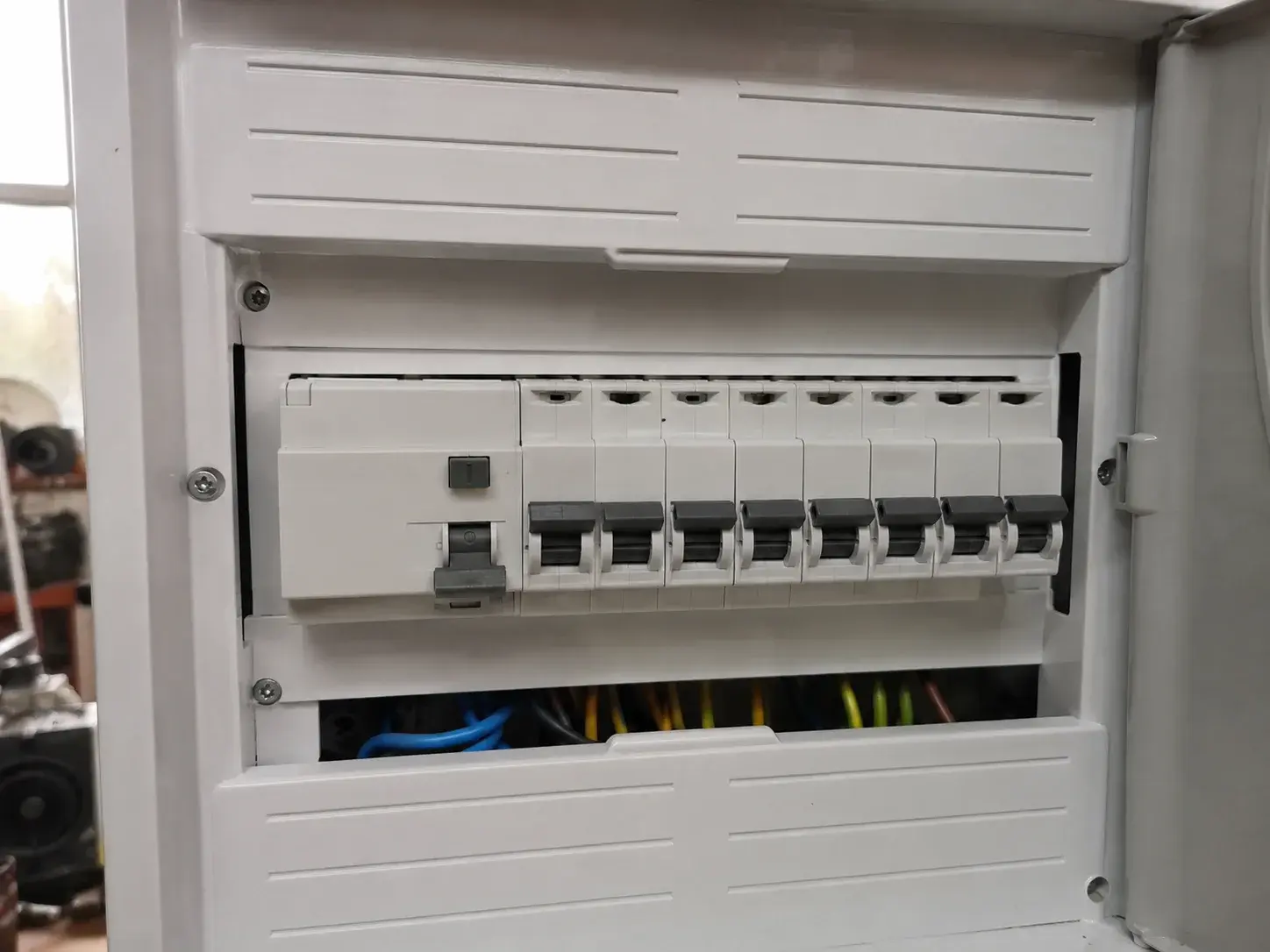

FI sklopka je najvažniji bezbednosni uređaj u domu. Košta oko 3.000–5.000 dinara, a može vam spasiti život. Testirajte je jednom mesečno pritiskom na test dugme.

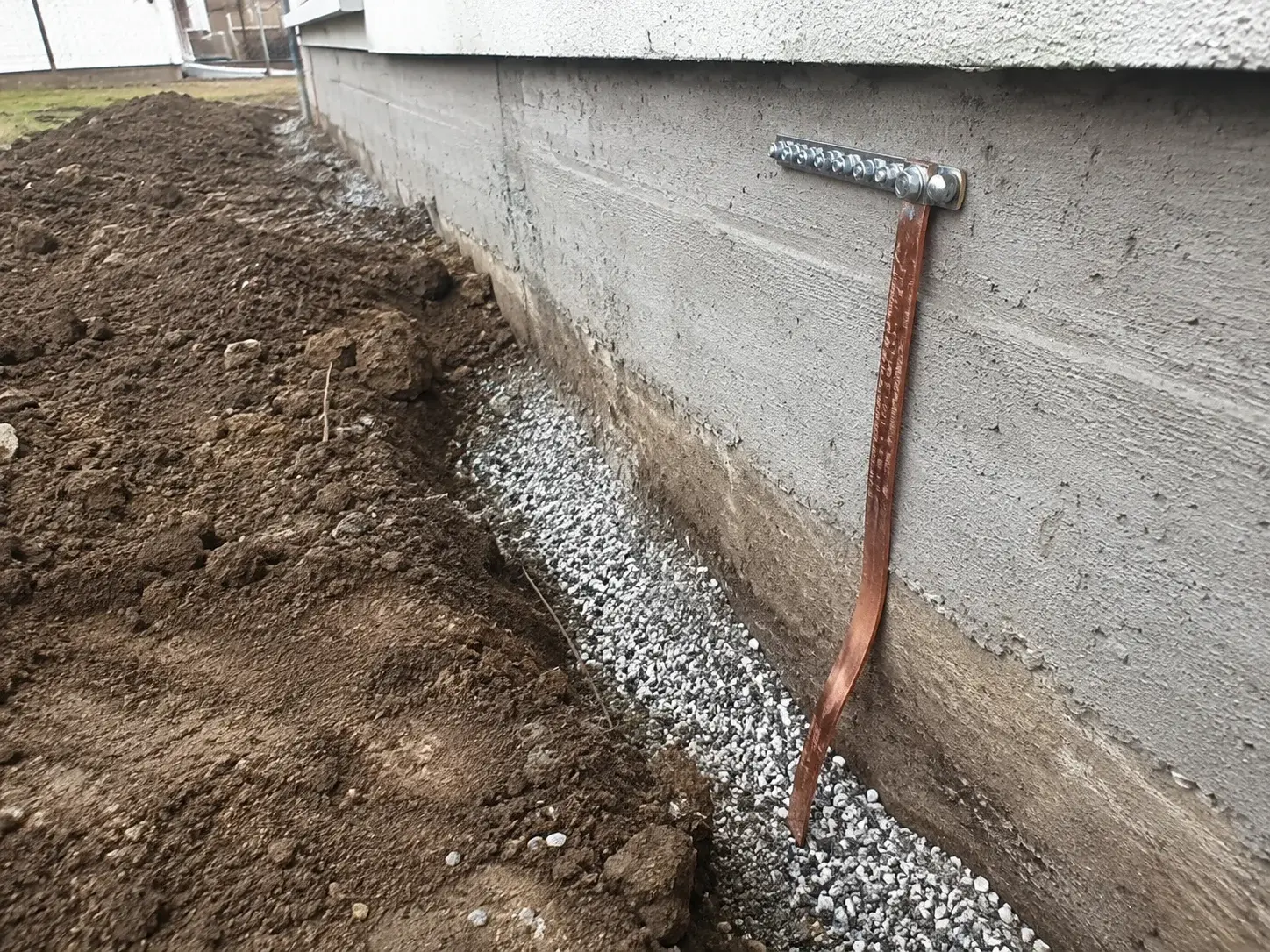

Uzemljenje – nema kompromisa

Sve metalne površine u kupatilu moraju biti povezane na zaštitno uzemljenje, u procesu poznatom kao izjednačavanje potencijala. To uključuje:

Metalne vodovodne cevi (topla i hladna voda).
Metalne odvodne cevi.
Metalne okvire vrata (ako postoje).
Metalna tela svetiljki i uređaja.
Kadu (ako je metalna) ili metalni ram tuš kabine.
Podno grejanje (metalna mreža ili kabl).

Sve te tačke se posebnim provodnikom vežu na šinu za izjednačavanje potencijala, koja je povezana sa glavnim uzemljenjem objekta. Cilj je da sve metalne površine budu na istom električnom potencijalu, čime se eliminiše mogućnost strujnog udara pri istovremenom dodiru dve metalne površine.

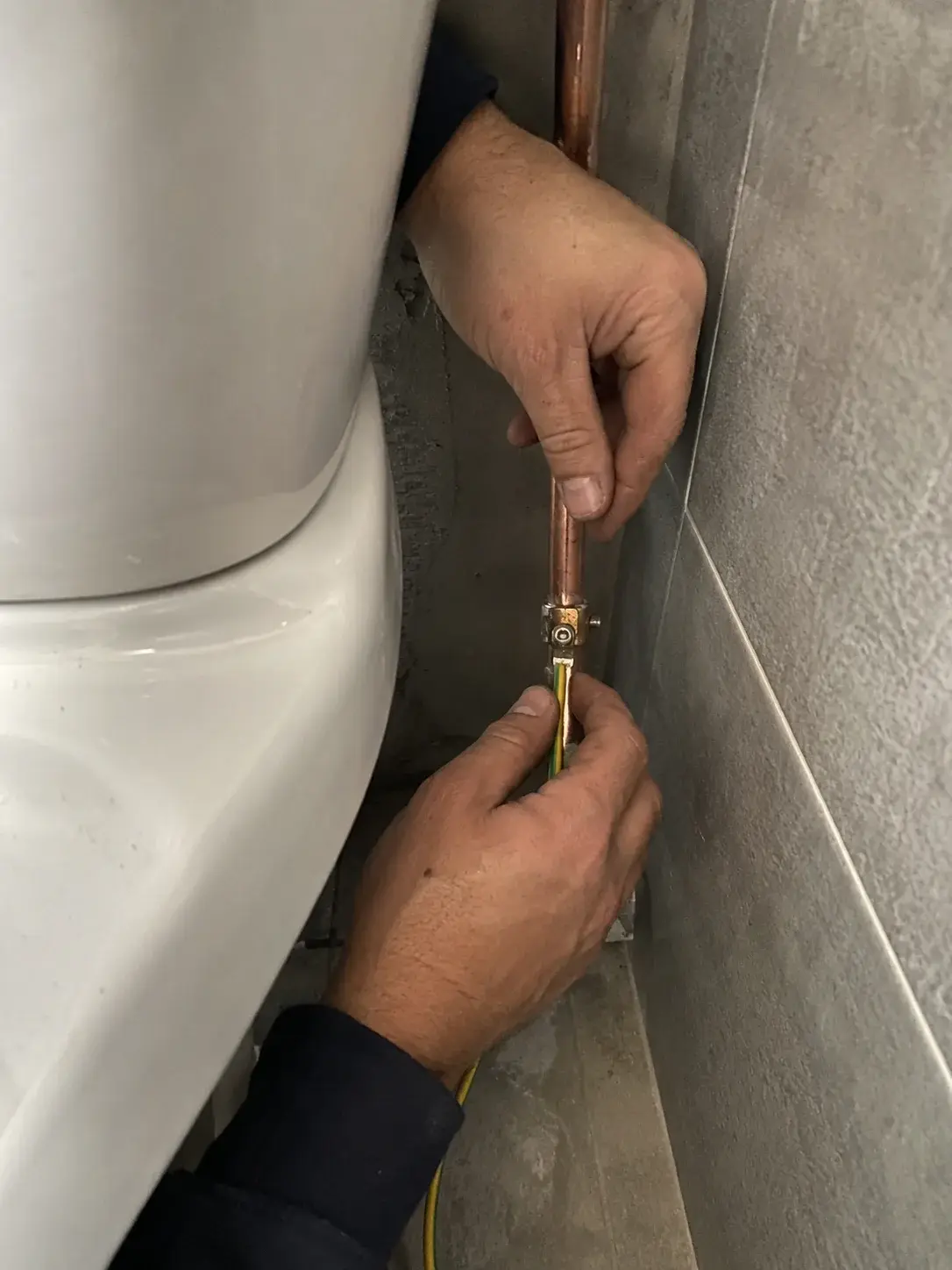

Spajanje zaštitnog provodnika na metalnu vodovodnu cev za izjednačavanje potencijala — Izjednačavanje potencijala povezuje sve metalne tačke u jednu zaštitnu mrežu.

Sve što provodi struju u kupatilu (vodovodne cevi, odvodne, metalne instalacije) povezuje se posebnim provodnikom na šinu za izjednačavanje potencijala. Ako bilo gde u sistemu dođe do kvara, sve metalne površine ostaju na istom potencijalu i strujni udar je sprečen.

Rasveta u kupatilu

Izbor rasvete za kupatilo zahteva pažnju na IP zaštitu (Ingress Protection):

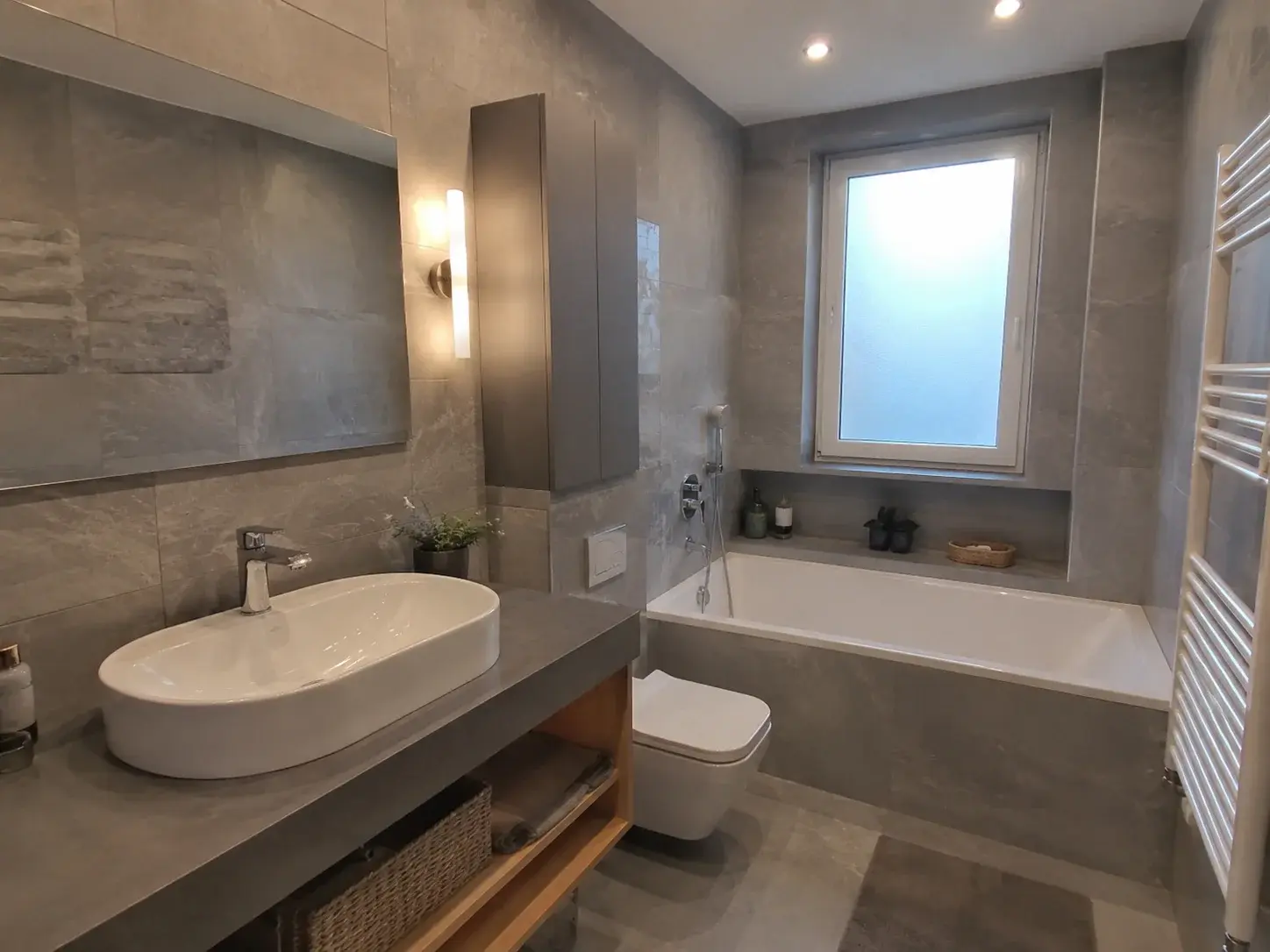

Iznad tuša/kade (Zona 1): minimum IPX4, preporuka IPX5. LED ugradne tačke sa odgovarajućom zaštitom su idealan izbor.
Blizu ogledala (Zona 2): minimum IPX4. LED trake ili ogledalo sa integrisanom rasvetom – popularno i bezbedno.
Opšta plafonska rasveta: vodootporni LED paneli (IPX4) ili zatvorene plafonske svetiljke sa odgovarajućom zaštitom.

Upozorenje: nikad obična plafonska lampa, luster ili otvorena svetiljka u kupatilu. Vlaga ulazi u kućište i pravi kratak spoj, koroziju kontakata ili požar.

Podno grejanje

Električno podno grejanje u kupatilu je komforno i relativno lako se ugrađuje, ali traži poštovanje bezbednosnih pravila:

Grejni kabl mora biti namenjen za vlažne prostorije.
Obavezna je FI sklopka od 30 mA na krugu podnog grejanja.
Metalna mreža grejnog sistema mora biti uzemljena.
Termostat ide van zone 2 (minimum 60 cm od kade/tuša).

Najčešće greške na terenu

U svakodnevnoj praksi, ovo su problemi koje najčešće zatičemo:

Utičnica pored lavaboa bez FI zaštite – izuzetno opasno, posebno za fen ili aparat za brijanje.
Produžni kabl u kupatilu – neverovatno, ali često. Apsolutno zabranjeno.
Veš mašina bez zasebnog kruga i FI sklopke – veš mašina u kupatilu mora imati svoj krug sa 16 A osiguračem i FI sklopkom.
Bojler priključen na običnu utičnicu – bojler ide na fiksni priključak sa odgovarajućom zaštitom.
Nedostatak izjednačavanja potencijala – posebno u starijim objektima gde metalne cevi nisu povezane na uzemljenje.

Protecto – bezbedne instalacije u kupatilu

Elektroinstalacije u kupatilu nisu posao za improvizaciju. U Protecto-u, naši licencirani elektroinženjeri projektuju i izvode instalacije u skladu sa svim važećim standardima. Od pravilnog zoniranja i izbora opreme, do ugradnje FI sklopki i izjednačavanja potencijala – osiguravamo da kupatilo bude sigurno mesto za celu porodicu.
